1)INTRODUÇÃO.
Com recursos eletrônicos torna-se possível obter
indicação digital de temperatura com vantagens visuais
e de precisão sobre os indicadores analógicos tradicionais.
A indicação ocorre em display de leds de 13 mm,
de alta luminosidade, localizado na parte frontal do aparelho.
2)VERSÕES DISPONÍVEIS.
Os indicadores IDT estão preferencialmente disponíveis
na versão entrada por corrente, isto é, alimentados
por um transdutor, Ver Tipos de transdutores
Sob especificação, poderão ser consideradas
as seguintes alternativas:
-Entrada por resistência, isto é, com transdutor
incorporado.
-Com saída extra de corrente, isto é, com dois
terminais adicionais que permitem acesso ao sinal de corrente.
3)CONEXÕES.
A figura 1 mostra as conexões do IDT, na versão básica mencionada no ítem 2

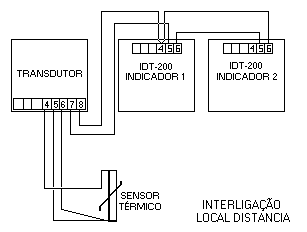

A figura 2 mostra como obter indicação local e remota da temperatura.
Cabe observar que o número de indicadores para indicação
simultânea da temperatura não se acha limitado a
duas unidades.
Na realidade, a quantidade de indicadores em série deverá
respeitar a carga máxima tolerável pelo transdutor
de temperatura. A tabela abaixo dá os valores máximos
da soma das impedâncias de entrada dos indicadores, como
função da corrente de entrada:
Caso haja necessidade, por exemplo, (para indicação local e remota) de dois indicadores digitais de temperatura, na faixa de 4 a 20 mA, a impedância de entrada máxima a ser especificada é 500 ohms em cada indicador.
4)CARACTERÍSTICAS MECÂNICAS.

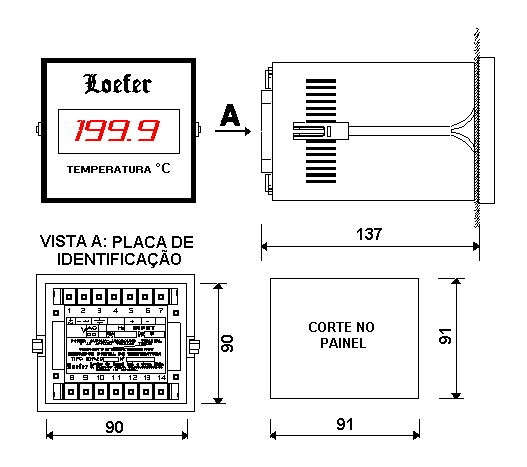

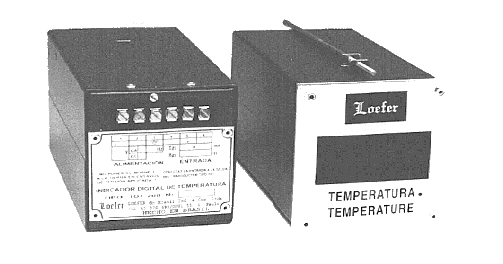

As figuras 3 e 4 mostram respectivamente as versões construtivas
disponíveis para os IDT: gabinete de aço protegido
por pintura eletrostática cinza escuro e gabinete em plástico
ABS preto.
Na versão com gabinete de aço, o painel frontal
consta de uma placa de alumínio de 3 mm de espessura, em
cujo centro foi disposta uma janela de acrílico vermelho
com as dimensões 70x30 mm. A fixação ocorre
com dois tirantes rosqueados que pressionam o equipamento contra
o painel do cliente.
Na versão ABS, o painel frontal é um acrílico
vermelho de 87x87 mm e a fixação ocorre com grampos
laterais conforme mostra a figura 4.
5)TENSÃO DE ALIMENTAÇÃO. (Todas as versões estão construidas com isolação galvânica da fonte de alimentação).
O equipamento pode ser alimentado com corrente alternada ou contínua.
Tensões preferidas CA: 110, 115, 127 e 220V ±10%, 50 ou 60 Hz.
Tensões preferidas CC: 12 a 150 V.
Sob consulta, poderão ser cogitadas outras tensões.
Caso especificado pelo cliente, o equipamento poderá ser
fornecido com fonte chaveada embutida, que aceitará qualquer
tensão CA ou CC entre 80 e 250V.
ATENÇÃO! Nos casos de alimentação
com CC, é comum que o cliente não disponha de baterias
para os testes anteriores à instalação no
campo. Neste caso, a fonte de CC deverá ter ondulação
máxima de 10% na tensão de saída, caso contrário,
o equipamento poderá sofrer danos.
Nos ensaios de tensão aplicada, REMOVER O BORNE 3 DA TERRA!
6)POSSIBILIDADES DE INDICAÇÃO.
Na versão padrão, os indicadores IDT-200 indicam
temperaturas de 0 a 199,9 oC. Outras faixas de temperatura,
incluindo valores negativos, poderá ser fornecido sob consulta.
7) DADOS REQUERIDOS PARA A ESPECIFICAÇÃO DO EQUIPAMENTO:
-TENSÃO DE ALIMENTAÇÃO
-CORRENTE DE ENTRADA
-FAIXA DE TEMPERATURAS A MEDIR
-IMPEDÂNCIA DE ENTRADA
8)OBSERVAÇÕES:
8.1) Para os ítens aplicáveis, este equipamento atende às normas:
-ANSI-C-39.1-1981
-ANSI-C-37.90a-1974
-IEC-255-4-1978
8.2) Sob especificação, o texto gravado na placa frontal do equipamento, a placa de identificação, o relatório de ensaios de rotina e a literatura técnica estarão redigidos em português, espanhol ou ingles.8.3)Sujeito a alterações sem aviso prévio.
