INTRODUÇÃO.

Transdutores de temperatura são dispositivos eletrônicos com os quais se pode converter uma variação de valor ôhmico de um sensor térmico num sinal proporcional de corrente contínua.

O sinal serve para ativar:

- instrumentos indicadores convencionais de bobina móvel

- indicadores digitais de temperatura IDT-200

-registradores de temperatura

-centros de controle e processamento de dados

Do ponto de vista elétrico, foram concebidos para atender as severas condições de surtos de tensão normalmente presentes nas subestações elétricas e usinas geradoras.
Do ponto de vista mecânico, foram projetados e construidos para garantir grande robustez e resistência a choques e vibrações, o que os torna apropriados para instalação direta em grandes transformadores e geradores, ou qualquer aplicação sujeita a solicitações mecânicas rudes. Estão disponiveis na versão gabinete em plástico ABS preto.

CARACTERÍSTICAS.

Circuitos estáticos de precisão, com elevada resistência aos surtos de tensão e grande robustez construtiva. A cuidadosa seleção dos componentes e o rigoroso controle de qualidade asseguram a confiabilidade do produto. O transdutor é um aparelho com saída de corrente constante, de modo que ficam automàticamente compensadas as eventuais variações da resistência total do circuito de saída.

Desta forma, fica mantida a precisão até o limite máximo da carga admissível especificada. A variação da resistência dos cabos piloto que alimentam a carga, ou a modificação da quantidade e tipo dos instrumentos alimentados pelo transdutor, não influenciam a precisão, desde que permaneça respeitado o limite máximo da carga especificada para o transdutor.

Neste ponto, é importante observar que, nos transdutores convencionais,a corrente de saída cresce com o aumento da resistência ôhmica do sensor. Caso ocorra, portanto, uma das seguintes situações:

-Energização do transdutor com quaisquer dos condutores do sensor (bornes 4, 5 e 6) desligados

- Desligamento ou ruptura de quaisquer dos condutores 4, 5 ou 6, com o transdutor energizado

para o circuito do transdutor convencional, isto significa um grande aumento da resistência ôhmica do sensor, com consequente elevação da corrente de saída a valores muito superiores ao máximo previsto em operação normal, ao mesmo tempo em que ocorrem excessos de tensão em diversos pontos do circuito. Desta forma, tanto os indicadores ligados ao transdutor convencional, como o próprio transdutor estarão sujeitos a danos sérios caso se verifique desligamento ou ruptura dos condutores do sensor, nas condições acima descritas.

Estas situações são agora evitadas com os transdutores "DB" ( Down Scale Burnout)

A inclusão da carcterística "DB" (Downscale Burnout) garante o valor mínimo da faixa da corrente de saída nas situações de desligamento ou ruptura dos fios do sensor (bornes 4, 5 ou 6).

Da figura acima se conclui que há 7 (sete) situações possíveis de desligamento ou ruptura dos fios do sensor:

Para os transdutores "DB", se garante que a corrente de saída retorna a zero mA ou início de escala (conforme especificação do cliente) para qualquer das situações anormais acima.

SENSORES DE TEMPERATURA (RTD)

Em suas versões normais, o transdutor TDTDB é apropriado para ser ligado a um sensor Pt 100 (resistência de platina de 100 ohms a 0 ºC) ou Cu 10 (resistência de cobre de 10 ohms a 25ºC )

Sob especificação, os transdutores TDTDB podem ser fornecidos para outros sensores térmicos, desde que seja conhecida a relação temperatura x valor ôhmico do sensor.

DADOS TÉCNICOS

Grandeza de medição: resistência ôhmica

Princípio de medição: circuito em ponte

Campo de medição: -200 °C a +200 °C

-Corrente de saída e respectiva carga:

Observação: A faixa da corrente de saída define a designação de tipos para os transdutores. Os que têm 4-20 mA são tipo TDTDB 420. Os demais, tipo TDTDB 150.

-Classe de exatidão ±0,25% *

-Linearidade ±0,25%*

-Histerese ±0,25%

-Reprodutibilidade < ± 0,2%

-Erro devido à variação da temperatura < ±0,01%/ºC (referido a 25 ºC)

-Ondulação residual < 2%

Valores referidos ao fundo de escala ( FIDUCIAL VALUE ).

(*)Valores referidos ao ( SPAN).

-Tempo de resposta < 40ms;

-Corrente de excitação da termo-resistência < 1 mA

-Condições climáticas: operação -5....+80 ºC

-Armazenagem e transporte -25...+70 ºC

-Umidade relativa < 75% (média anual).

Burn-out (down scale). Corrente na saída ao romper o RTD: 0 (zero) mA, ou início de escala, conforme especificação do cliente.

Corrente na saída com falta de tensão: 0 (zero mA)

Equipamento imune à radiofrequência (RF)

Imunidade a compatibilidade eletromagnética (EMC): 2,5 kV a 1 MHz.
Curva Caracteristica

Características Dielétricas

Ensaio de impulso 5kV - 1,2/50 µs (IEC 255-5)

Ensaio de Surto 2,5 kV onda 1MHz (ANSI C.37 90a)

Ensaio de tensão aplicada 2,0 kV, 60 Hz, 1 min.

Alimentação: 90 a 250V CA ou CC, sem distinção de frequência ou polaridade (fonte chaveada).

Outros valores de tensão, sob consulta.

Consumos: C.A.-> 10 VA; C.C. -> 5W

CONSTRUÇÃO E MONTAGEM

Gabinete : plástico ABS preto.

Montagem: para sobrepor, com fixação por parafusos ou trilhos DIN 35 mm.

Posição de montagem: qualquer

Conexão: Bornes com parafuso para máx. 1 x 2,5 mm2.

Grau de proteção : IP 40

Peso :1Kg

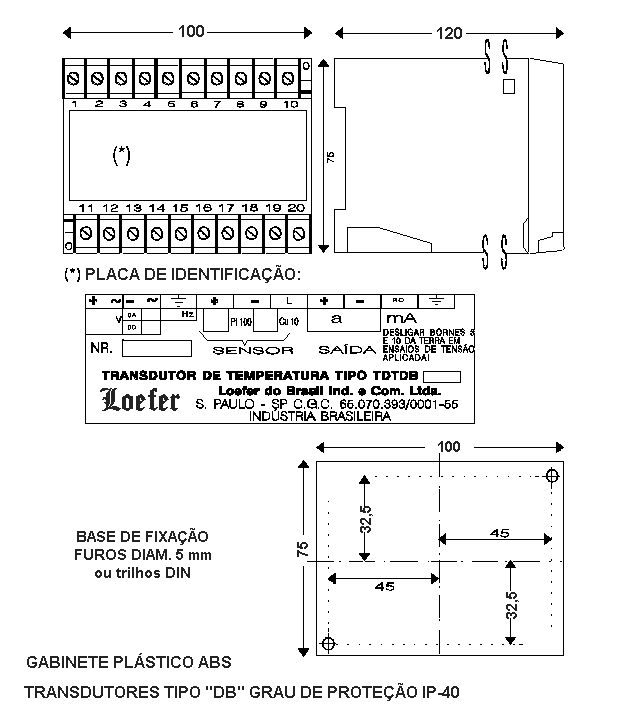

DIMENSÕES

OBSERVAÇÕES:

O borne 3 e 10 não pode permanecer aterrado nos ensaios de tensão aplicada!

-Para os ítens aplicáveis, este equipamento atende às normas:

-O texto gravado no equipamento, o relatório de ensaios de rotina e catálogos estão disponíveis em portugues, espanhol ou ingles.

Informações sujeito a alterações sem aviso prévio.

Informações para Encomenda:

Tipo de sensor

corrente de saída e respectiva carga máxima

tensão de alimentação

faixa de temperatura a medir.
