Ao desenvolver nossos indicadores, preocupamo-nos em utilizar os recursos mais avançados da tecnologia de sistemas microprocessados. Precursores dos indicadores digitais no Brasil, provinda da ITEL, a Loefer é referência quando se trata de tecnologia e sistemas auxiliares de monitoração de transformadores de potência.

Todas as informações relevantes sobre nossos equipamentos, estão disponibilizadas abaixo. Porém, se necessário, em nossa página de Download, você encontra Informações Técnicas e Relatórios sobre todos os nossos equipamentos. Para ter acesso a esta página, clique aqui e faça seu CADASTRO.



Indicador de Temperatura: TI-600     NEWSPIN

O TI-600 informa e controla a temperatura dos transformadores de potência presentes nas subestações de energia elétrica. Um equipamento de baixo custo e alta confiabilidade, onde a variação de temperatura permitida é de grau em grau.

Pode ser usado para controle de temperaturas em vários equipamentos ou ambientes.

Dentre as características presentes, destacam-se os dois reles configuráveis: 0 a 150°C ou 0 a 200°C, para controle ou comando de ventiladores, alarme, desligamento ou bombas hidráulicas, responsáveis pela refrigeração dos trafos, ou outro equipamento qualquer. Pode-se configurar um valor de histerese, (1 a 9 °C) para que não haja repique dos contatos dos reles.

A indicação se faz em 3 displays de led vermelho de alta intensidade, tornando-os visíveis a longa distancia, a resolução é de 1 °C e a faixa pode ser escolhida, entre 0 a 150°C ou 0 a 200°C. A entrada é feita por corrente padronizada de 4 a 20 mA para operar em conjunto com nosso TRU-TT-420, porém outros valores são atendidos sem custo adicional. Uma versão com entrada por sensor PT-100 ou Cu-10 também está disponível.

Alimentação é feita para sistema universal de 80 a 265V ac/dc, consumo máximo de 2,0VA.



Para maiores informações sobre o equipamento, entre em contato com nosso Suporte Técnico

Para informações sobre preço e/ou condições, entre em contato com nosso Suporte Comercial.


Indicador Digital Programável: IDP-200

O Indicador Digital IDP-200 marca uma nova era na visualização e monitoração da posição do TAP do transformador. Possui estabilidade, segurança e uma grande suportabilidade a interferências e surtos, possui alimentação universal em AC ou DC (corrente alternada ou corrente contínua), entrada por corrente em 6 níveis selecionáveis, uma entrada para sensor potenciométrico universal e 6 níveis de saída em loop de corrente, todos selecionáveis através de um software com interface amigável. Conta ainda com relês de comando para subir ou descer TAP e um relê configurado pelo usuário para alarme. Pode ser definido para qualquer número de posições, quer seja numérica, alfanumérica, simétrica, alfanumérica bi-lateral, somente letras ou outra sequência desejada.

Exemplos de configurações: xxL ..N..xxR, -xx..0..+xx, -x(letras)..(ponto neutro qualquer)..+x(letras)

Onde x é um número qualquer, letras A,B,C,N,R,L,P,F,...etc..., sinais + e - em qualquer sequencia.Vale ressaltar que as letras podem trocar de lugar com os números em quaisquer dos três displays, sem nenhuma limitação.

Disponível com saída serial RS485 com protocolo MODBUS RTU.





Para maiores informações sobre o equipamento, entre em contato com nosso Suporte Técnico

Para informações sobre preço e/ou condições, entre em contato com nosso Suporte Comercial.


Indicador Digital Programável: TPI-200

O Indicador Digital TPI-200 é utilizado para visualização e monitoração da posição do TAP do transformador. Possui estabilidade, segurança e uma grande suportabilidade a interferências e surtos, possui alimentação universal em AC ou DC.

Entrada por corrente em 6 níveis  e uma entrada para sensor potenciométrico universal e 6 níveis de saída em loop de corrente, todos selecionáveis por software, relês de comando para subir ou descer TAP e um relê configurado pelo usuário para alarme. Pode ser configurado para qualquer número de posições: Numérica, Alfanumérica, Simétrica, Alfanumérica bi-lateral, somente letras ou outra sequência desejada.

Exemplos de configurações: xxL ..N..xxR, -xx..0..+xx, -x(letras)..(ponto neutro qualquer)..+x(letras)

Onde x é um número qualquer, letras A, B, C, N, R, L, P, F ...etc..., sinais + e - em qualquer sequência. Vale ressaltar que as letras podem trocar de lugar com os números em quaisquer dos três displays, sem nenhuma limitação.

Disponível com saída serial RS485 com protocolo MODBUS RTU.





Para maiores informações sobre o equipamento, entre em contato com nosso Suporte Técnico

Para informações sobre preço e/ou condições, entre em contato com nosso Suporte Comercial.


Características Elétricas Gerais (CEG):



TENSÃO DE ALIMENTAÇÃO: 85 a 265 VCC / VCA 50/60Hz

CONSUMO: 2W

AMBIENTE DE OPERAÇÃO: 0 a 70 °C

ENTRADAS DISPONÍVEIS:

·  Corrente: Impedância de entrada 85 W

·  Níveis de corrente: 0 a 1, 2, 5, 10, 20, 4 a 20mA

·  Resistência Potenciométrica: 20 < RP < 100 KW.

SAÍDAS DE COMANDO:

·  Saída em loop corrente em 6 níveis: 0 a 1, 2, 5, 10, 20 , 4 a 20mA.

Rs=15 / Io

Rs é a máxima resistência serie e Io é a corrente configurada

RELÊS DE COMANDO E ALARME:

·  Potência de chaveamento dos relês: 60W/62,5 VA

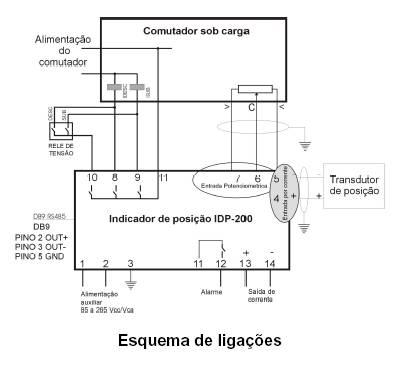

Conectando Equipamentos:

Prod-I1

Ensaios Realizados:

IMPULSO: 5 KV - 1,2/50 mS (IEC 255-5)

SURTO: 2,5 KV onda 1 Mhz (ANSI C37 90a).

TENSÃO APLICADA: 2,0 KV 6) Hz, 1 min entre bornes e painel de montagem conforme IEC 255-5

O Idioma padrão é Português, Inglês, Espanhol é atendido quando solicitado, outros sob consulta.

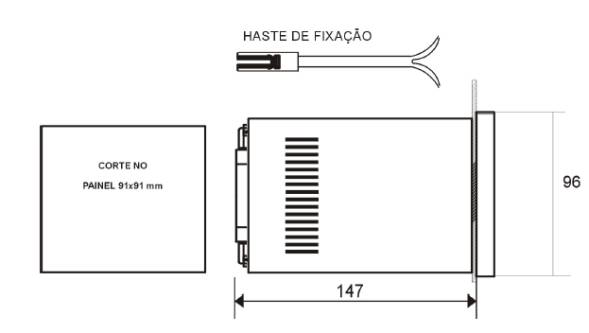

Dimensão, Construção E Montagem:

 Tamanho IDP-200: 96x96x155mm.

  Prod-I2

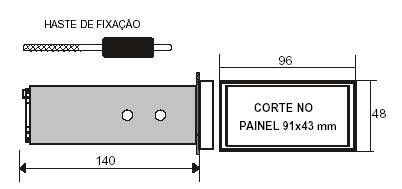

Tamanho TPI-200: 48 x 96x140mm.

  Prod-I3
